مقدمة الآلة
تم تصميم AOI Wave Soldering AOI -الجانب العلوي VS5100 لإجراء فحص عالي الدقة -قبل اللحام الموجي وبعده. إنه يتميز بالبرمجة الذكية، والخوارزميات القوية، وأداء الكشف المستقر، مما يجعله مثاليًا لمراقبة جودة PCBA. مع دقة الكشف العالية، والمكالمات الكاذبة المنخفضة، والقدرة على التكيف القوية مع أنواع اللوحات المختلفة، فإنها تضمن فحصًا موثوقًا به للتصنيع الذكي.
الميزات الرئيسية
- برمجة الذكاء الاصطناعي الذكية لإعداد سريع للمكونات ومفاصل اللحام.
- خوارزميات متقدمة تدعم SMT واللحام الموجي والمكونات ذات الأشكال الخاصة-.
- دقة اكتشاف عالية مع تحديد المواقع على ثلاثة مستويات- لتقليل المكالمات الخاطئة.
- يدعم لوحات PCBA الكبيرة والثقيلة والخاصة مع نقل الحزام/الأسطوانة المستقر.
- مناسب لكل من تطبيقات فحص الفرن قبل-وبعده-الفرن.
- يضمن التصميم المضاد-للزلازل-الاهتزاز تشغيلًا مستقرًا على المدى الطويل-.
حل خط الإنتاج
مثال التفتيش

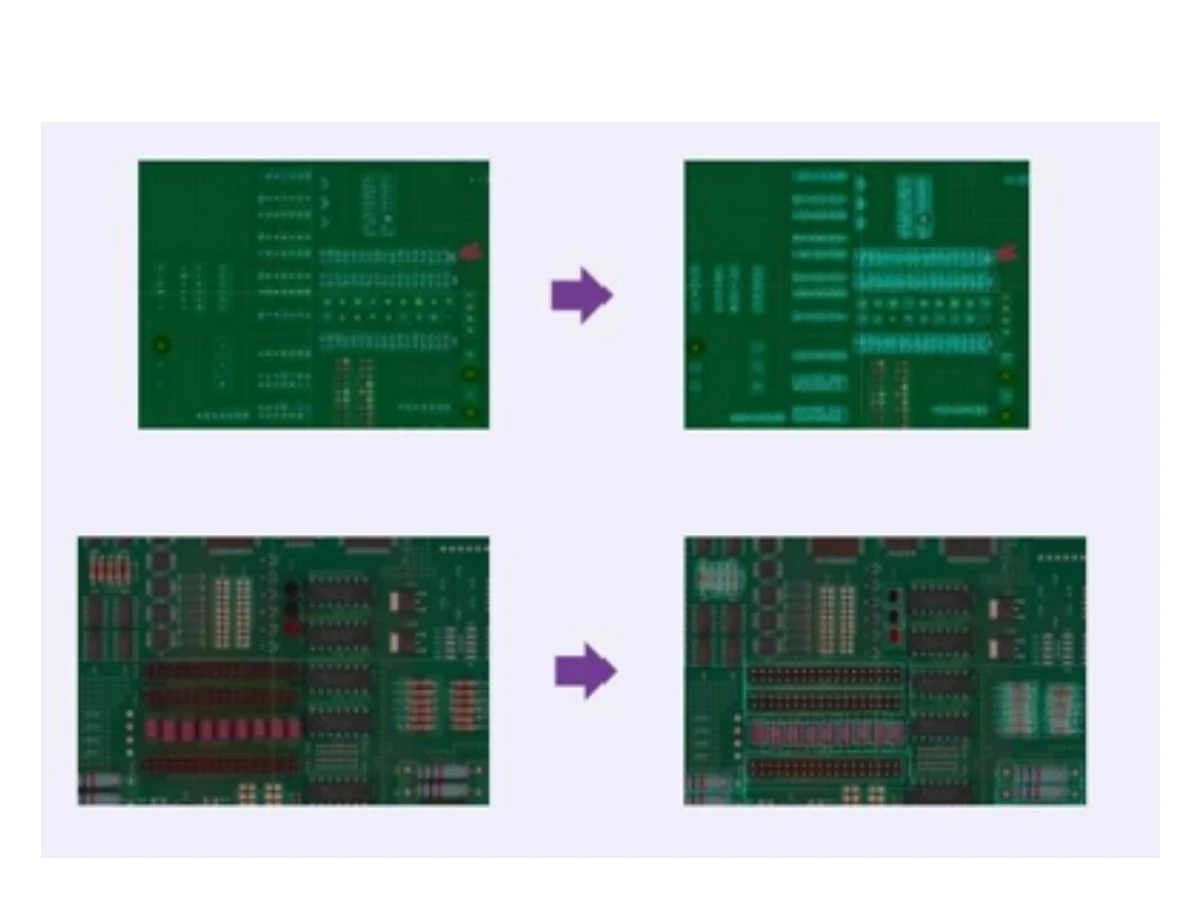

تستخدم برمجتنا الذكية البيانات الضخمة والتعلم العميق القائم على الذكاء الاصطناعي -لتحديد المكونات ومفاصل اللحام تلقائيًا بنقرة واحدة. فهو يقلل بشكل كبير من وقت الإعداد، ويحسن الدقة، ويضمن فحصًا سريعًا وموثوقًا لكل من عمليات ما قبل-الفرن وما بعده-.
إن تقنية تحديد المواقع-الثلاثية المستوى-تحديد موضع ثنائي الفينيل متعدد الكلور، وتحديد موضع مجال الرؤية، وتحديد موضع لوحة اللحام-تعمل بشكل فعال على تقليل النتائج الإيجابية الزائفة والسلبيات الكاذبة الناجمة عن صفحة تحريف لوحة الدوائر المطبوعة. إنه يعزز دقة الكشف والاستقرار وأداء الفحص الشامل.
تحدد خوارزمية DIP الذكية الخاصة بدقة قطبية المكونات قبل الفرن وتكتشف عيوب اللحام بعد الفرن. فهو يبسط عملية الفحص، ويحسن دقة الكشف، ويقلل من صعوبة التدريب وتكلفة التشغيل الإجمالية.
تم تصميم الخوارزمية الخاصة بالخادم-للكشف الدقيق عن الموصلات المختلفة على الخوادم واللوحات الأم للكمبيوتر الشخصي، بما في ذلك-الواجهات عالية الكثافة ووحدات DIMM. إنه يعزز موثوقية الفحص ويضمن مراقبة الجودة المستقرة لتجميعات اللوحة المعقدة.
مواصفات المنتج
|
فئة |
غرض |
V5100 |
V5100XL |
|
نظام الصور |
آلة تصوير |
كاميرا صناعية 5MP/12MP |
كاميرا صناعية 5MP/12MP |
|
دقة |
كاميرا 5 ميجابكسل: 24 ميكرومتر، 15 ميكرومتر؛ كاميرا 12 ميجابكسل: 15 ميكرومتر |
كاميرا 5 ميجابكسل: 24 ميكرومتر، 15 ميكرومتر؛ كاميرا 12 ميجابكسل: 15 ميكرومتر |
|
|
مجال الرؤية |
60×49 ملم (5 ميجابكسل، 24 ميكرومتر)؛ 60×45 ملم (12 ميجابكسل، 15 ميكرومتر) |
60×49 ملم (5 ميجابكسل، 24 ميكرومتر)؛ 60×45 ملم (12 ميجابكسل، 15 ميكرومتر) |
|
|
عدسة |
عدسة مركزية |
عدسة مركزية |
|
|
إضاءة |
4 ألوان على شكل حلقة LED (RGBW) |
4 ألوان على شكل حلقة LED (RGBW) |
|
|
هيكل الحركة |
حركة X/Y |
سيرفو التيار المتردد |
مؤازرة التيار المتردد (محرك مزدوج) |
|
تعديل العرض |
تلقائي |
تلقائي |
|
|
نوع النقل |
الحزام (بكرة الأسطوانة اختيارية) |
الحزام (بكرة الأسطوانة اختيارية) |
|
|
اتجاه تحميل اللوحة |
من اليسار إلى اليمين أو من اليمين إلى اليسار (اختر حسب الطلب) |
من اليسار إلى اليمين أو من اليمين إلى اليسار (اختر حسب الطلب) |
|
|
السكك الحديدية الثابتة |
السكك الحديدية الأولى |
السكك الحديدية الأولى |
|
|
تكوين الأجهزة |
نظام التشغيل |
فوز 10 |
فوز 10 |
|
تواصل |
إيثرنت، سميما |
إيثرنت، سميما |
|
|
متطلبات الطاقة |
مرحلة واحدة 220 فولت، 50/60 هرتز، 5 أمبير |
مرحلة واحدة 220 فولت، 50/60 هرتز، 5 أمبير |
|
|
متطلبات الهواء |
0.4-0.6 ميجا باسكال |
0.4-0.6 ميجا باسكال |
|
|
ارتفاع الناقل |
900 ± 20 مم (740 ± 20 مم اختياري) |
900 ± 20 مم (740 ± 20 مم اختياري) |
|
|
وزن المعدات |
700 كجم |
850 كجم |
|
|
أبعاد المعدات |
الطول 1045 × العمق 1470 × الارتفاع 1600 مم (بدون ضوء البرج) |
الطول 1200 × العمق 1470 × الارتفاع 1600 مم (بدون ضوء البرج) |
|
|
حجم ثنائي الفينيل متعدد الكلور |
مقاس |
50×50–510×510 ملم |
50×50–650×610 ملم |
|
وزن ثنائي الفينيل متعدد الكلور |
أقل من أو يساوي 8 كجم (البكرة الدوارة اختيارية: أقل من أو يساوي 20 كجم) |
أقل من أو يساوي 8 كجم (البكرة الدوارة اختيارية: أقل من أو يساوي 20 كجم) |
|
|
التحمل الحراري |
أقل من أو يساوي 60 درجة (بكرة الأسطوانة اختيارية: أقل من أو يساوي 150 درجة) |
أقل من أو يساوي 60 درجة (بكرة الأسطوانة اختيارية: أقل من أو يساوي 150 درجة) |
|
|
سماكة |
أقل من أو يساوي 6.0 ملم |
أقل من أو يساوي 6.0 ملم |
|
|
تخليص المكونات |
الجزء العلوي: 25-85 ملم قابل للتعديل؛ الجزء السفلي: 25-80 ملم قابل للتعديل |
الجزء العلوي: 25-85 ملم قابل للتعديل؛ الجزء السفلي: 25-80 ملم قابل للتعديل |
|
|
لقط الحافة |
3.0 ملم |
3.0 ملم |
|
|
معايير التفتيش |
عنصر |
مكون خاطئ، مفقود، قطبية، اختلال، عكس، انحناء الرصاص IC، مادة غريبة، علامة مميزة، إلخ. |
نفس |
|
لحام مشترك |
لا يوجد لحام، لحام غير كافي، لحام مفتوح، لحام زائد، جسر لحام، ثقب منفاخ، كرة لحام، إلخ. |
نفس |
|
|
مكون التفتيش |
الشريحة: 03015 وما فوق؛ LSI: مسافة 0.3 مم وما فوق؛ أخرى: مكون ذو شكل غريب |
نفس |
|
|
سرعة التفتيش |
180–200 مللي ثانية / مجال الرؤية |
180–200 مللي ثانية / مجال الرؤية |
بيانات المنتج هي للإشارة فقط. يرجى الاتصال بنا لتأكيد أحدث المعلومات.
